Pourquoi les V8 peuvent-ils avoir des sonorités différentes ?

Je vous ai demandé il y a quelques jours d’écouter deux sons de moteurs et de deviner de quelles voitures il s’agissait : la première était la Mercedes-Benz C63 AMG, la seconde la Ferrari 458 Italia.

Les deux sont équipées d’un moteur V8 mais leurs bruits sont pourtant très différents. On peut d’ailleurs facilement comparer les moteurs AMG aux V8 américains, à la sonorité « irrégulière » et « brute ». Les V8 italiens ont quant à eux un son beaucoup plus « propre » et « mélodieux ».

Petit rappel qui vous servira à comprendre ce que je raconte par la suite.

Comme on l’a vu précédemment un cycle moteur (admission – compression – combustion/détente – échappement) se déroule sur deux tours vilebrequin, soit 720°. Sur un moteur multi-cylindres, pour que le couple moteur délivré soit le plus régulier possible, il faut que les combustions soient espacées d’une même durée.On a donc :
– pour un moteur 3 cylindres une combustion tous les 720/3= 240°
– pour un moteur 4 cylindres une combustion tous les 720/4= 180°
– pour un moteur 8 cylindres une combustion tous les 720/8= 90°

Des vilebrequins différents

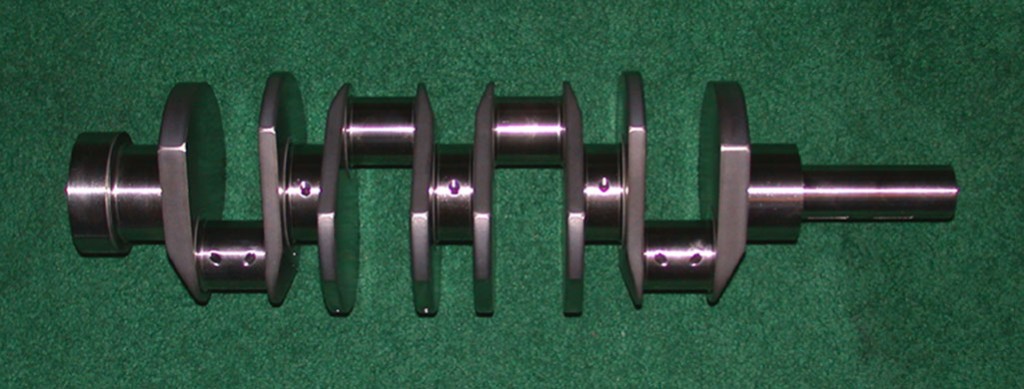

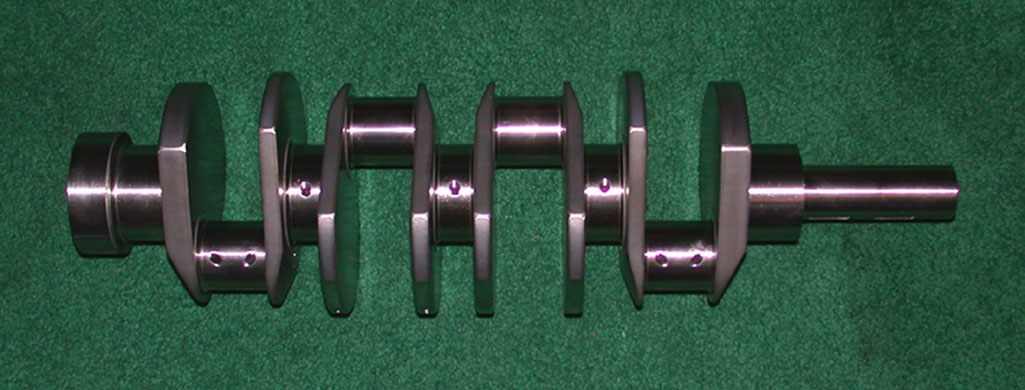

  • les vilebrequins dits à plat : les manetons se trouvent dans un même plan

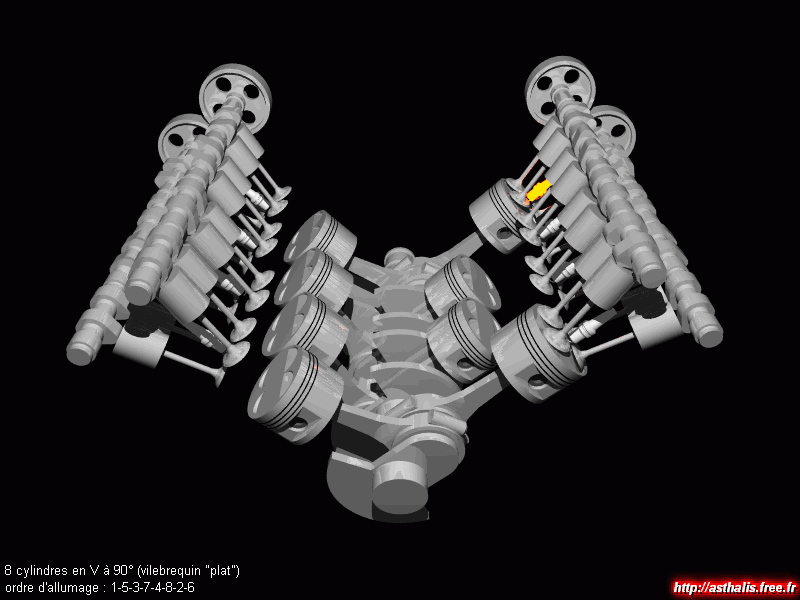

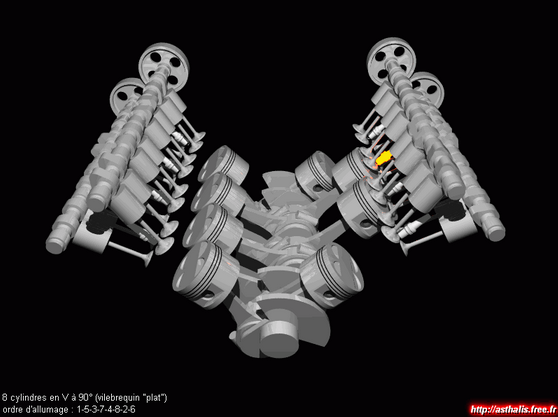

Cliquez sur l’image pour voir l’animation du vilebrequin à plat

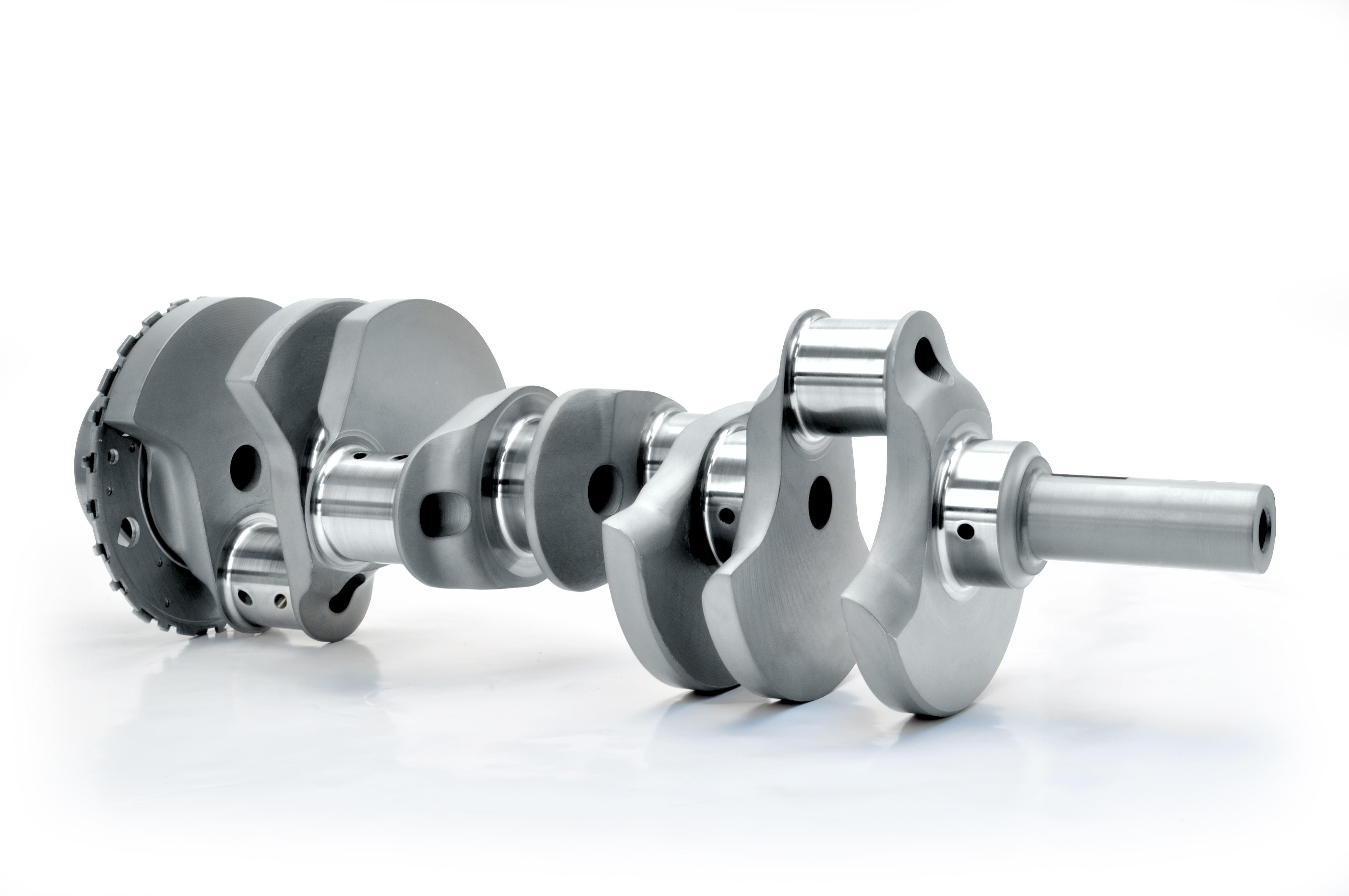

  • les vilebrequins dits en croix

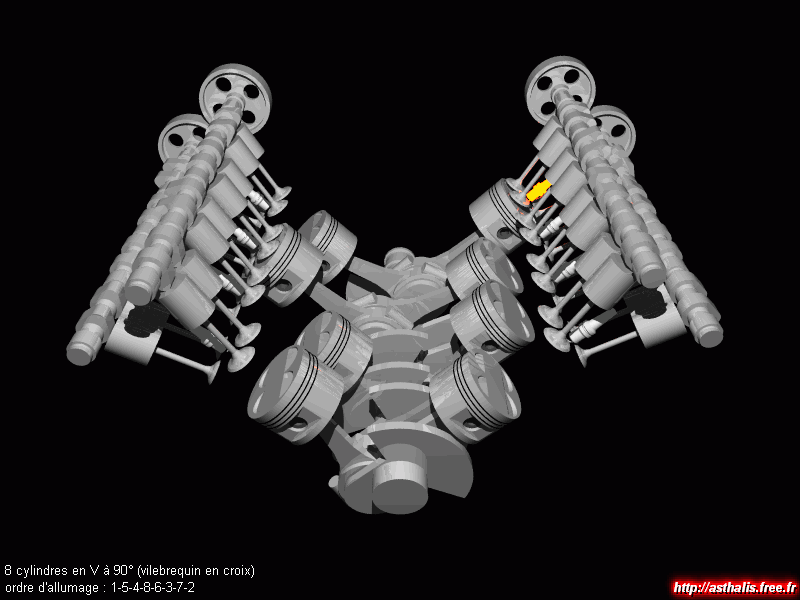

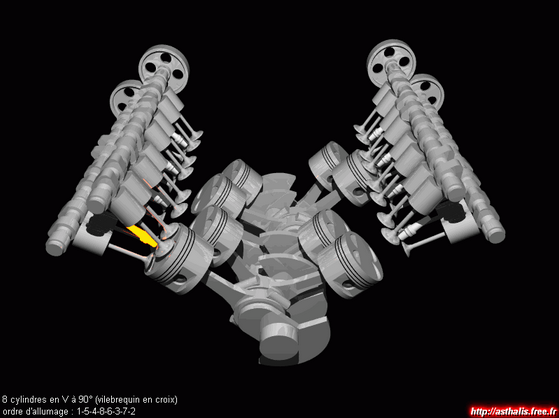

Cliquez sur l’image pour voir l’animation du vilebrequin en croix

Une histoire d’équilibrage

Vous savez sans doute qu’un moteur, par le mouvement de ses parties mobiles entraîne des efforts et des couples qu’il est nécessaire d’équilibrer, que ce soit pour la fiabilité du moteur mais également pour le confort.

L’équilibrage d’un moteur se divise en deux parties :

– l’équilibrage des masses rotatives (manetons du vilebrequin)

– l’équilibrage des masses alternatives (pistons + bielles)

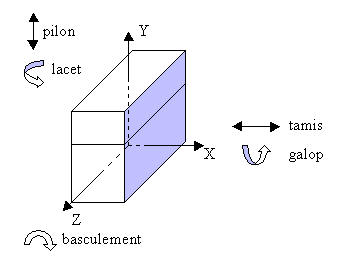

Les efforts et les couples à équilibrer sont résumés sur le schéma ci-dessous :

La grosse différence entre un V8 avec un vilebrequin à plat et un V8  avec un vilebrequin en croix est la présence d’un effort de pilon d’ordre 2 (c’est à dire qu’il varie deux fois par tour de vilebrequin) pour le moteur à plat. Cet effort n’est pas équilibrable en agissant uniquement sur le vilebrequin.

Le déséquilibre d’un V8 avec un vilebrequin à plat entraîne donc des vibrations qu’il est important de prendre en compte lors de la conception et qui peuvent être dommageables au moteur mais également au véhicule.

Un V8 avec un vilebrequin en croix est quant à lui bien équilibré.

L’avantage d’un V8 à plat est d’avoir une masse plus faible (le V8 en croix est certes bien équilibré, mais nécessite pour cela l’intégration de « gros » contre-poids). Qui dit masse plus faible dit inertie moins élevé : les V8 à plat sont donc plus enclins à prendre des tours et les changements de régime se font plus rapidement.

L’allumage

On a vu précédemment que pour un V8, on doit avoir une combustion tous les 90°.  L’animation au dessus et le schéma ci-dessous permettent de comprendre la chose : en tout, il y a 8 façons d’organiser l’ordre d’allumage tout en alternant entre les deux bancs de quatre cylindres : G – D – G – D – G – D – G – D

Pour le V8 en croix, qu’en est il ?

Ce n’est ici pas la même : la géométrie du vilebrequin ne permet pas d’avoir des allumages qui alternent entre les deux banc de quatre cylindres. Jetez un oeil au schéma ci-dessous :

Comme on veut un allumage tous les 90°, on n’a pas le choix, on doit au minimum allumer à la suite des cylindres qui se trouvent sur le même banc de 4 cylindres et ceci pour chaque banc.

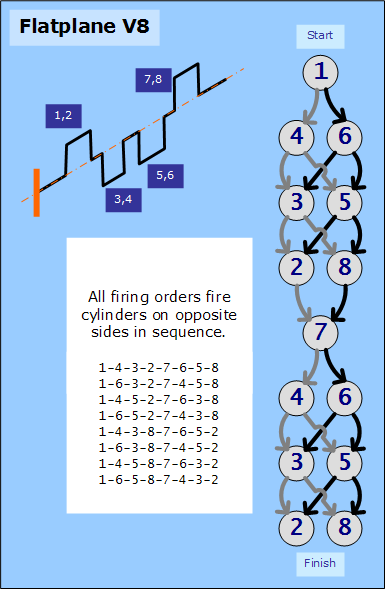

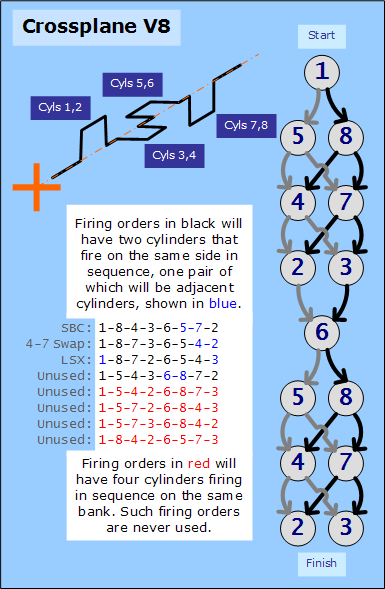

Si je reprends les 4 ordres d’allumages possibles pour le vilebrequin en croix ci-dessus (ceux en rouge ont 4 cylindres qui s’allument à la suite sur un même banc de 4 cylindres dont on n’y pense même pas) on a donc :

G – D – D – G – D – G – G – D

G – D – G – G – D – G – D- D

G – D – G – D – D – G – D – G

G – G – D – G – D – D– G – D

avec en vert les cylindres qui s’allument à la suite sur un même banc de 4 cylindres.

Influence de l’ordre d’allumage sur la pression d’échappement (et donc la sonorité)

Une étude a été menée avec un logiciel de simulation dans le but de comparer les fonctionnements d’un V8 avec un vilebrequin à plat avec celui d’un V8 avec un vilebrequin en croix.

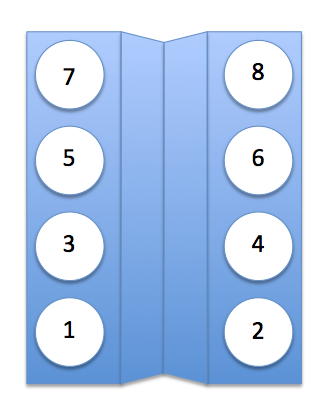

Les ordres d’allumage sont les suivants :

– vilebrequin à plat : 1 – 4 – 5 – 2 – 7 – 6 – 3 – 8

– vilebrequin en croix : 1 – 8 – 4 – 3 – 6 – 5 – 7 – 2

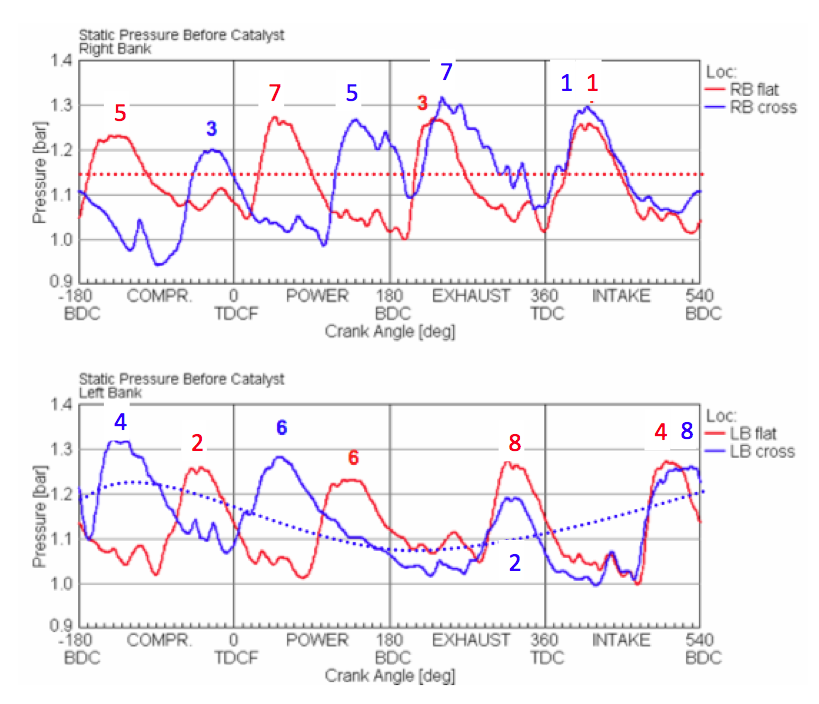

Les graphiques ci-dessous donnent l’évolution de la pression d’échappement pour chaque banc et chaque moteur.

Que peut-on lire sur ce graphique ?

Pour le vilebrequin à plat : pour chaque banc, les pulsations de pression ont la même amplitude (environ 1,25 bar) et sont déphasées de 180°. Le fonctionnement d’un banc de 4 cylindres correspond vraiment au fonctionnement d’un moteur 4 cylindres « traditionnel » (avec allumage 1 – 3 – 4 -2). Entre les deux bancs, le signal de pression est déphasé de 90°. La moyenne de la pression échappement est représentée en pointillé rouge. Elle est constante (environ 1,15 bar).

Pour le vilebrequin en croix : les pulsations de pression n’ont pas la même amplitude (entre 1,2 et 1,3 bar) et sont déphasées de 90° ou 180°, en fonction du moment où on se trouve dans le cycle. Explication : lorsque deux cylindres sont allumés séquentiellement d’un même côté, la pression d’échappement du deuxième cylindre « s’ajoute » à celle du premier (par exemple les cylindres 7 et 5 ou les cylindres 8 et 4). Entre les deux bancs le signal de pression est déphasé de 360°. La moyenne de la pression échappement est représentée en pointillé bleu. Elle n’est pas constante et oscile entre 1,075 et 1,225 bar.

C’est ces variations d’amplitude de pression d’échappement qui font qu’un V8 avec un vilebrequin en croix à une sonorité si particulière et irrégulière.

Le V8 avec un vilebrequin à plat a quant à lui une sonorité parfaitement régulière et qui pourrait être comparée à celle de deux moteurs 4 cylindres qui fonctionnent en décalé.

On comprend donc bien que la Mercedes-Benz C63 AMG est équipée d’un vilebrequin en croix et la 458 Italia d’un vilebrequin à plat :

Influence de l’ordre d’allumage sur le remplissage en air

Ces cylindres qui sont allumés séquentiellement sur un même banc n’ont pas uniquement pour conséquence de générer  un bruit moteur particulier : le remplissage en air du moteur est également impacté.

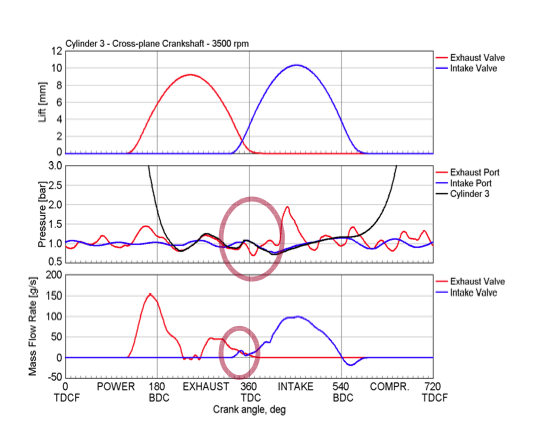

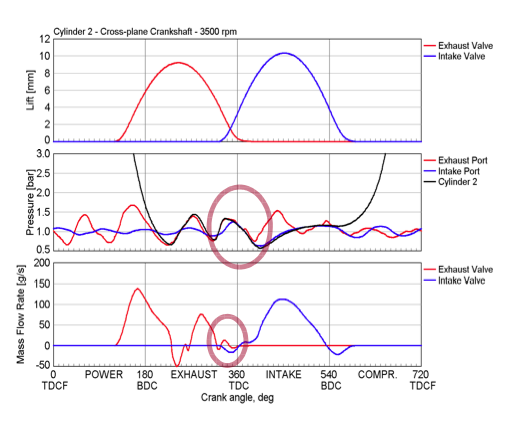

Je m’explique, vous avez ci-dessous trois graphes qui représentent, pour un cylindre, les lois de levées de soupape (admission en bleu et échappement en rouge), l’évolution des différentes pression (admission, cylindre et échappement) et les débits de gaz.

Lorsque la phase d’échappement a lieu, on a bien un débit d’échappement positif qui permet d’évacuer les gaz brûlés présents dans le cylindre vers l’échappement. A la fin de la phase d’échappement, la soupape d’admission commence à s’ouvrir : c’est ce qu’on appelle la phase de croisement. A cet instant, la pression d’admission est supérieure à la pression d’échappement : l’air permet donc d’évacuer les gaz brûlés restant dans la chambre. Cette opération est bénéfique puisque plus on évacue les gaz brûlés, plus on pourra enfermer d’air donc plus on pourra brûler de carburant donc plus on pourra générer de couple.

Prenons maintenant comme exemple un autre cylindre (par exemple le cylindre 5 dont l’allumage a lieu juste avant celui du cylindre 7). Si l’on regarde le débit à l’échappement on note qu’il est positif au début de l’ouverture de la soupape. Il devient ensuite négatif, ce qui veut dire que des gaz qui étaient dans l’échappement reviennent dans le cylindre. Ce pic négatif est généré par l’ouverture de la soupape d’échappement du cylindre 7. Ce n’est pas tout puisque pendant la phase de croisement, on note que le débit d’admission est négatif : une partie des gaz d’échappement remontent dans l’admission et seront réadmis dans le cylindre une fois que la soupape d’échappement sera fermée. C’est mauvais pour le remplissage en air.

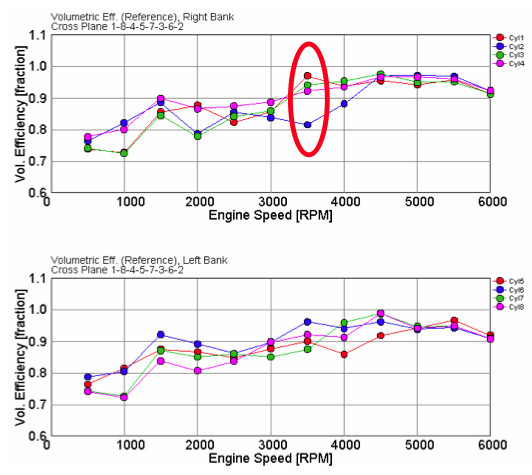

Les courbes ci-dessous montrent l’évolution du rendement volumétrique en fonction du régime moteur pour les différents cylindres. Ne faites pas attention à la numérotation des cylindres, l’intérêt ici est juste de constater l’écart. Le rendement volumétrique correspond au rapport entre la masse d’air enfermée dans le cylindre sur la masse d’air théoriquement enfermable. S’il est égal à 0, ça veut dire qu’on n’a pas enfermé d’air, s’il est égal à 1, ça veut dire qu’on a enfermé le maximum dans les conditions atmosphériques. Il peut être supérieur à 1 lorsqu’on utilise de la suralimentation.

On note qu’à certains régimes, on a des écarts allant jusqu’à 0,15 : c’est une perte de couple mais aussi une source d’acyclisme.

Il existe des solutions pour réduire cet effet mais je pense que l’article est déjà bien assez long 😉

Le V8 avec un vilebrequin à plat ne rencontre pas les mêmes problèmes puisque que les allumages ont lieu successivement sur chaque banc. Il n’y a donc pas de risque de perturbation d’un cylindre par un autre.

Le bilan

  • Un V8 avec un vilebrequin à plat c’est :

– des vibrations à gérer (l’utilisation de deux arbres d’équilibrages est possible mais annule le point positif suivant).

– un vilebrequin léger qui autorise donc des régimes élevés et des variations de régimes rapides (peu d’inertie)

– une sonorité « propre » et « régulière »

– un remplissage en air des cylindres optimal

  • Un V8 avec un vilebrequin en croix c’est :

– pas de vibrations (on trouvera donc plus facilement des moteurs avec des cylindrées élevées)

– un vilebrequin plus lourd qui limitera les régimes et le temps de réponse du moteur

– une sonorité irrégulière

– un remplissage en air perturbé si un travail sur l’échappement n’est pas mené

Les V8 les plus répandus sont équipés de vilebrequin à croix. Ils proposent un excellent confort d’utilisation et peuvent être associés à de fortes cylindrées.

Les V8 avec un vilebrequin en plat sont, par leur nature « vibrante »  sont quant à eux réservés aux véhicules de compétition ou à des marchés de niche.

Alors, V8 avec vilebrequin en croix ou à plat pour la TVR Cerbera 4.2, la Ferrari 288 GTO, la Ford GT40, l’Aston Martin V8 Vantage, la Mustang, la F1… ?
